Charakteristische Linien
-

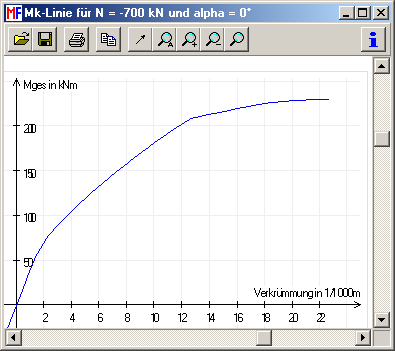

Mk-Linie, berechnet die Moment-Verkrümmungs-Beziehung des Querschnitts
z.B. für eine anschließende nichtlineare Verformungsberechnung mit anderen Programmen.
Die folgende Mk-Linie wurde für einen Stützenquerschnitt R4 mit N = -700 kN berechnet.

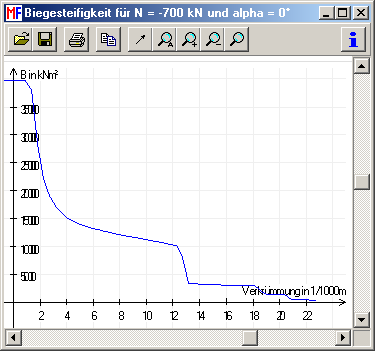

Die zugehörigen tangentialen Biegesteifigkeiten können ebenfalls ausgegeben werden.
Die Ausgabe erfolgt jeweils in ein extra Fenster. Das Ausgabeformat ist ein Metafile,
welches problemlos in Word-Dokumente tec. kopiert und weiter bearbeitet werden kann.
-

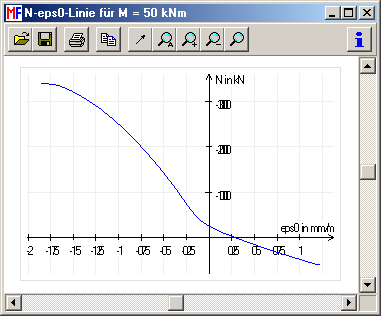

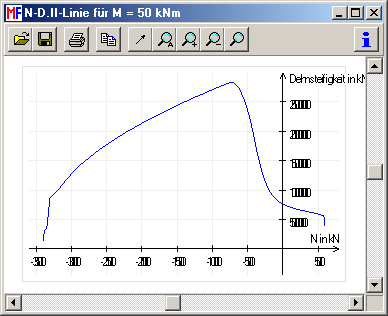

N-eps-Linie, berechnet die Normalkraft-Eps-Beziehung für ein gegebenes Biegemoment
und eine gegebene Verkrümmungsrichtung
-

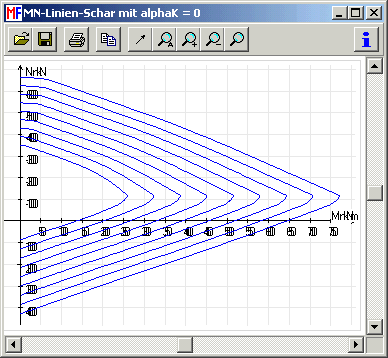

MN-Linie, berechnet die Moment-Normalkraft-Linie (ähnlich zu den mue-nue-Diagrammen, Bemessungstafeln)
Linie für einen Stützen-R2-Querschnitt:
-

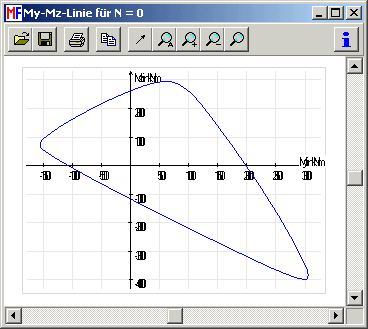

My/Mz-Linie, berechnet den waagerechten Schnitt durch die zuvor genannte Kraftgrößenzwiebel (N/My/Mz-Interaktionsdiagramm)
Aktualisiert am 31.01.2016
