◻ INCA2 - Interactive Nonlinear Cross-Section Analysis Biaxial

Kurzbeschreibung

Das Programm INCA2 dient der interaktiven Berechnung beliebig zusammengesetzter Massivbauquerschnitte unter zweiachsiger Biegung mit Längskraft.
Folgende Berechnungen sind möglich:

Dehnungsverteilung zu vorgegebenen Schnittgrößen, graf. und numerische Ausgabe der Ergebnisse

Spannungsresultierende, zu einer vorgegebenen Dehnungsverteilung werden die zugehörigen Schnittgrößen ermittelt

Sicherheitsnachweis, berechnet die maximal vom Querschnitt aufnehmbare Beanspruchung

Bemessung, der Querschnitt frei wählbarer Bewehrungsgruppen wird so angepasst, dass die Beanspruchung aufgenommen werden kann

Interaktion My/Mz/N, berechnet das Interaktionsdiagramm (auch Kraftgrößenzwiebel) für einen Querschnitt

Mk-Linie, berechnet die Moment-Verkrümmungs-Beziehung des Querschnitts z.B. für eine anschließende nichtlineare Verformungsberechnung mit anderen Programmen, Ausgabe der tangentialen Biegesteifigkeiten

N-eps-Linie, berechnet die Normalkraft-Dehnungslinie zu einer gegebenen Krümmungsrichtung und einem gegebenen Biegemoment, Ausgabe der tangentialen Dehnsteifigkeiten

MN-Linie, berechnet die Moment-Normalkraft-Linie (ähnlich zu den mue-nue-Diagrammen, Bemessungstafeln)

My/Mz-Linie, berechnet den waagerechten Schnitt durch die oben genannte Kraftgrößenzwiebel

Querschnittswerte, Berechnung der Querschnittsfläche, Schwerpunkt, Flächenträgheitsmomente und Hauptrichtung der Trägheitsmomente (reine Querschnittswerte oder ideelle Querschnittswerte bezogen auf den E-Modul eines frei wählbaren Materials)

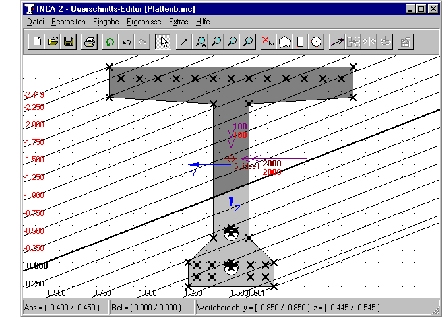

Mit der gezeigten Oberfläche ist eine leichte und schnelle Eingabe sowie Änderung eines Querschnitts möglich. Zahlreiche Funktionen wie Schieben, Spiegeln, Rotieren etc. stehen dabei zur Verfügung. Die Rechenergebnisse werden sowohl in numerischer Form als auch in vielfältiger grafischer Form ausgegeben.

Entwicklung / Versionen

Das ursprüngliche Programm INCA2 wurde von Mai 1998 bis März 1999 entwickelt. In dieser Zeit wurde im Wesentlichen die Oberfläche programmiert. Die Rechenalgorithmen wurde als DLL vom Programm MasQueW übernommen, die bereits früher von Prof. Dr.-Ing. U.Quast. programmiert sowie von ehemaligen Mitarbeitern des Arbeitsbereiches erweitert wurden. INCA2 war damit in seinen Anfängen nur als Oberfläche für bereits entwickelte Rechenroutinen gedacht.
Auf Grund eigener Untersuchungen über das nichtlineare Tragverhalten von Stahlbetonkonstruktionen wurde die aktuelle Version gründlich überarbeitet. Neben einer Überarbeitung und Weiterentwicklung der Benutzeroberfläche wurde der Rechenkern von mir neu geschrieben. Eine wichtige Erweiterung ist die Definition der Spannungsdehnungslinien nach DIN 1045-1 bzw. EC2 für die nichtlineare Schnittgrößenermittlung sowie die Definition per Polygon / Spline, mit dem jedes experimentell ermittelte Materialverhalten problemlos abgebildet werden kann.

Folgende Neuerungen wurden im Rechenkern implementiert

zusätzliche Materialgesetze:
- Linear-Elastisch (Hooke'sches Gesetz unbegrenzt gültig)
- Abwandlung des Parabel-Rechteck-Gesetzes (zweiter Bereich kann mit Steigung definiert werden)
- Parabel nach EC2 bzw. DIN 1045 neu zur Schnittgrößenberechnung (Parabel mit abfallendem Ast)
- Polygon / Spline, damit kann jedes beliebige (stetige) Materialverhalten abgebildet werden

Versteifende Mitwirkung des Betons auf Zug in der gerissenen Betonzugzone => verbesserte Anpassung des Abminderungsfaktors mittels Exponenten und variabler Dehnungskennwerte

Definition der Grenzdehnungen: Verbesserung insbesondere für Verbundquerschnitte mit außen liegendem Stahl

Berücksichtigung einer Vorkrümmung und Vordehnung eines Querschnittteils (z.B. bei nachträglich ergänzten Plattenbalken

Aktuelle Version von INCA2

Die Entwicklung des Rechenkerns sowie der Programmoberfläche von INCA2 wurde im Wesentlichen zwischen 1999 und 2001 durchgeführt. In den Folgejahren erfolgte vorzugsweise eine Anpassung der Oberfläche, um vor allem den Einsatz in Ingenieurbüros bezüglich Ein- und Ausgabe zu vereinfachen. Anpassungen erfolgten bezüglich der Definition der Baustoffe, da mit den Druckfehlerberichtigung der DIN 1045-1 und aktuell mit dem Übergang zum EC2 die Baustoffkennwerte immer wieder geändert werden mussten.

Inzwischen ist das Programm INCA2 seit 2001 in Lehre und Forschung auch an anderen Universitäten im Einsatz. Über 1100 Ingenieurbüros, Baufirmen und Universitäten aus dem In- und Ausland haben sich bisher kostenlos registrieren lassen und wenden das Programm in der Praxis sowie für Lehre und Forschung an.

Nichtsdestotrotz gilt auch weiterhin:
Verbesserungsvorschläge sind jederzeit willkommen!
