◻ INCA2 - Weitere Berechnungen

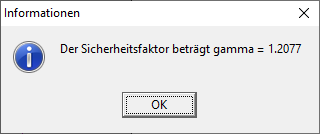

Sicherheitsnachweis

Für den Sicherheitsnachweis wird die maximal vom Querschnitt aufnehmbare Beanspruchung berechnet. Dabei wird der Querschnitt entweder auf der Druck- oder auf der Zugseite bis zur jeweiligen Grenzdehnung belastet.
Die Ermittlung der maximalen Beanspruchbarkeit für eine Kombination aus M und N erfolgt mit konstanter Exzentrizität, d.h., wird das Biegemoment um den Faktor gamma erhöht, so wird auch die Normalkraft mit dem gleichen Faktor gamma erhöht.

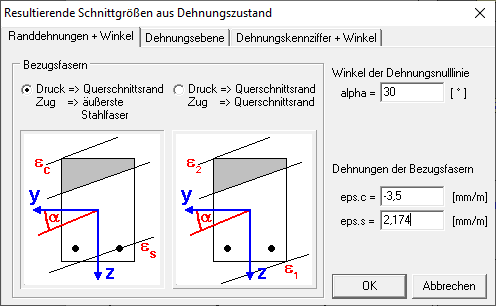

Spannungsresultierende

Ein Dehnungszustand kann unter anderem mit folgenden Methoden beschrieben werden:

zwei Randdehnungen und dem Winkel der Dehnungsnulllinie

Dehnungsebene (eps₀ + k_y * y + k_z * z)

Dehnungskennziffer und Winkel der Dehnungsnulllinie, hierbei handelt es sich dann um einen Grenzzustand, da mindestens an einer Stelle des Querschnitts die definierten Grenzdehnungen erreicht werden.

Aus diesen Eingangsgrößen berechnet das Programm die zugehörigen Schnittgrößen N / M_y / M_z.

Bemessung

Für einen definierten Querschnitt wird die erforderliche Bewehrung für die markierten Lastfälle bestimmt (hier 1 - 3). Weiterhin werden nur markierte Bewehrungsgruppen verändert, im unten aufgeführten Beispiel sind dies die Gruppen 1, 5, 6 und 7. Minimale und maximale Bewehrung (siehe Definition min/max Bewehrungsverhältnis) werden beachtet.
Für jeden Lastfall wird die Bemessung durchgeführt und ausführlich numerisch ausgegeben.
