◻ Versuchsnachrechnung einer Platte

Allgemeines

Aus dem Artikel "Numerical Investigations of Fiber Reinforced Polymers Poststrengthened Concrete Slabs", Journal of Engineering Mechanics, M. Hörmann, H. Menrath & E. Ramm, Stuttgart, Mai 2002.

In diesem Artikel wurden vor allem nachträglich mit Glas- oder Carbonfaser verstärkte Stahlbetonplatten untersucht. Zusammenhänge sollten geklärt und geeignete Rechenverfahren entwickelt bzw. vorhandene getestet werden.
Um die FE-Rechnung mit Beton-Elementen zu überprüfen, wurden zu Beginn zwei Stahlbetonplatten ohne nachträgliche Verstärkung getestet.

Die folgenden Bilder sowie die Last-Verformungsdiagramme auf den Folge-Seiten sind aus dem Artikel (Journal of Engineering Mechanics, Mai 2002) entnommen.

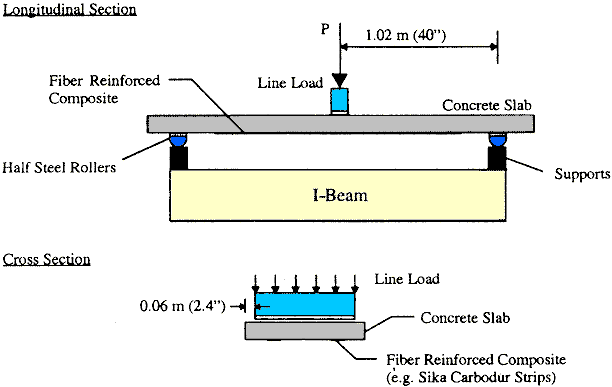

Test-Setup:

Quelle: Journal of Engineering Mechanics, Mai 2002

Platten-Querschnitt:

Randabstand der Bewehrung: d1 = 2,1 cm Statische Nutzhöhe: d = 8,1 cm

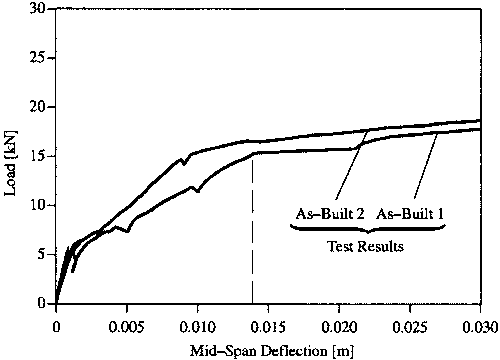

Gemessenes Last-Verformungs-Diagramm:

Obwohl die Platten identisch hergestellt wurden, zeigen diese sowohl in Zustand II
als auch im plastischen Bereich ein unterschiedliches Verformungsverhalten.
