◻ Besonderheiten bei der Modellierung

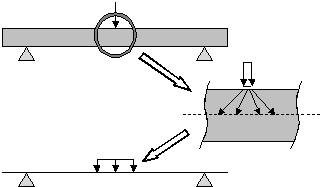

Modellierung der Lasteinleitungsstelle:

Um eine gute Abbildung des Versuchsaufbaus zu erhalten, wird die Belastung im Modell nicht als Punkt- oder Linienlast mit der Breite des hydraulischen Presse aufgebracht, sondern eine Lastausbreitung bis zum Schwerpunkt der Platte angesetzt.

Lastausbreitung bis zur Mittellinie.

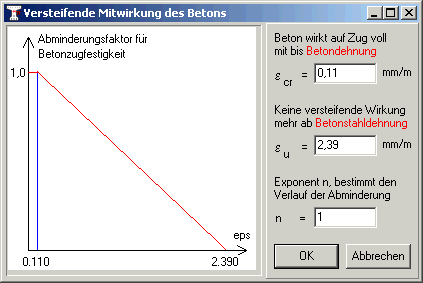

Modellierung des Tension Stiffening Effektes:

Wichtig für eine gute Verformungsberechnung ist die Abbildung der versteifenden Mitwirkung der gerissenen Betonzugzone. Bis zur Dehnung e_ct = 0,11 mm/m wirkt der Beton in der Zugzone vollständig mit. Nach Erreichen der Fließgrenze des Stahls (hier bei e_y = 2,39 mm/m) wird die Mitwirkung auf Null reduziert, da der Verbund der Bewehrung mit dem umliegenden Beton nachhaltig gestört wird.
